搪玻璃贮罐

主页 > 产品展示 > 搪玻璃贮罐 >

闭式搪玻璃贮罐

★产品用途：存放酸、醇、气体等化学物质
★产品型号： FGC
★产品价格：面议或电议

产品介绍

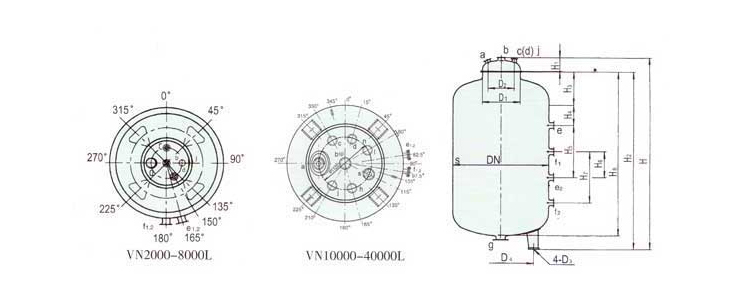

产品简图：

技术参数：

尺寸表 Dimension Table

公称容积 Nominal Volume VN(L)	代号 Designation														重量 Weight (kg)
公称容积 Nominal Volume VN(L)	DN	D1	D2	D3	D4	H	H1	H2	H3	H4	H5	H6	H7	H8	重量 Weight (kg)
2000	1300	600	450	30	950	2450	300	2138	400	100	900	－	－	1900	1105
3000	1600	600	420	30	1200	2540	300	2225	550	115	800	－	－	2020	1610
5000	1600	600	420	30	1200	3610	305	3295	520	130	1150	460	1150	3050	2170
6300	1750	600	420	30	1225	3810	3054	3495	560	140	1150	400	1150	3230	2830
8000	2000	800	480	36	1500	3790	350	3430	630	150	1100	520	1100	3180	3580
10000	2200	800	480	36	1520	3990	350	3630	692	170	1100	500	1100	3330	4150
12500	2400	1600	1120	36	1800	4568	590	3965	640	200	1150	590	1150	3400	5900
15000	2400	1600	1120	36	1800	5168	590	3365	640	200	1400	490	1400	4080	6690
20000	2600	1750	1220	36	1820	5750	623	5115	665	150	1700	550	1700	4530	8810
30000	2800	1750	1220	36	1960	6740	623	6095	740	400	2000	600	2000	5730	12970
40000	3200	1200	1920	24	2140	6950	410	6525	940	－	－	－	－	6000	17000

管口规格及用途表 Nozzle Specification and　Service mm

公称容积 Nominal Volume VN(L)	管口公称直径 Nominal Diamrter of Nozzle（DN）
	a 人手孔 Man/Hand Hole	b 进口 lnlet Hole	c 备用口 Spare Hole	d 备用口 Spare Hole	e1、2 液面计口	f1、2 液面计口	g 备用口 Outlet Hole	j 备用口 Spare Hole	s 备用口 Spare Hole	h1 备用口 Spare Hole	n 备用口 Spare Hole
	a 人手孔 Man/Hand Hole	b 进口 lnlet Hole	c 备用口 Spare Hole	d 备用口 Spare Hole	Liquid Level Hole		g 备用口 Outlet Hole	j 备用口 Spare Hole	s 备用口 Spare Hole	h1 备用口 Spare Hole	n 备用口 Spare Hole
2000	125	65	65	65	65	－	100	－	－	－	－
3000	125	65	65	65	65	65	125	－	－	－	－
5000	125	65	65	65	65	65	125	－	－	－	－
6300	125	65	80	65	65	65	125	－	－	－	－
8000	125	80	65	65	65	65	125	－	－	－	－
10000	300×400	80	65	65	65	65	125	－	－	－	－
12500	300×400	200	150	150	150	150	150	150	125	150	150
15000	300×400	200	150	150	150	150	150	150	125	150	150
20000	300×400	100	100	125	150	150	125	100	－	－	200
30000	300×400	125	150	200	150	150	150	150	－	200	200
40000	450	150	150	150	－	－	150	150	－	150	150
