搪玻璃开式反应罐

★产品用途：硫化、硝化、聚合、缩合等
★产品型号： K系列
★产品价格：面议或电议

在线咨询

产品介绍

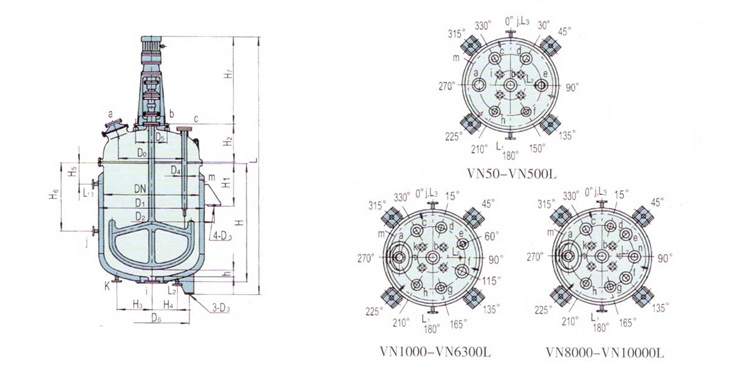

产品简图：

技术参数：

标准搪玻璃反应罐技术特性表
Standard Glass－Lined Reactor Technical Characteristics

允许工作压力PN Permissible Working Pressure PN	罐内Tank inside≤0.37MPa 夹套内IN jacket≤0.58 MPa
允许工作温度 Permissible Working Temperature	罐内Tank inside 0－200℃ 夹套内IN jacket 0－200℃
允许搅拌转速 Permissible Speed of Agitator	锚式、框式63、80r/min Anchor、Frame63、85 r/min 桨式叶轮式 Impller/Paddle≤125r/ min

1、搅拌轴为填料密封时罐内工作压力不超过0.25Mpa
Permissimle Working pressure inside the tank is under 0.2Mpa When the agitator shaft stuffing sealde。
2、k3000L以上（含K3000L）框式搅拌转速≤65r/min
The Speed of Frame agitator （≥3000L）is no more than 65r/min
尺寸表 Dimension Table mm

代号Designation		公称容积 Nominal Volume VN（L）
代号Designation		50	100	200	300	500	1000	1500	2000	3000	4000	5000（B）	5000（A）	6300	8000	10000L（A）	10000L（B）
DN		500	600	700	800	900	1200	1300	1300	1600	1600	1600	1750	1750	2000	2000	2200
D0		350	420	490	560	630	840	910	910	1120	1120	1120	1120	1120	1400	1400	1640
D1		600	700	800	900	1000	1300	1450	1450	1750	1750	1750	1900	1900	2200	2200	2400
D2		726	828	930	1027	1152	1485	1679	1679	2029	2045	2045	2180	2180	2500	2533	2738
D3		25	25	25	25	25	30（25）	30（30）	30（30）	36（30）	36	36（30）	36（30）	36（30）	36（36）	36（36）	36（36）
D4		32×4	32×4	32×4	32×4	32×4	65×5	65×5	65×5	65×6	65×8	65×8	80×6	80×6	95×8	95×8	95×8
D5		270	270	300	350	350	400	400	400	450	450	450	450	450	500	550	550
D6		－	－	－	－	－	－	1100	1100	1300	－	1300	1400	1400	1600	1600	1800
H		465	565	775	875	1075	1275	1475	1820	1820	2170	2700	2500	3025	3050	3700	2980
H1		310	310	350	350	400	500	600	600	700	800	800	700	740	700	780	800
H2		265	300	355	385	415	500	530	530	610	610	610	640	640	720	730	760
H3		－	－	－	－	－	－	507	507	614	615	615	550	550	550	550	550
H4		250	250	250	250	270	315	315	315	315	315	315	350	350	350	440	470
H5		220	220	230	240	270	280	330	330	330	330	330	370	370	420	450	400
H6		－	－	－	－	－	－	1000	1335	1247	1050	1750	1530	1760	1880	2810	2180
H7		945	945	953	1154	1200	1276	1276	1276	1316	1316	1316	1316	1451	1651	1600	2600
L		2030	2170	2426	2782	3040	3470	3695	4035	4225	4660	5100	4955	5190	5380	6960	7000
h	锚式及框式 Anchor/Frame	45	60	60	85	80	100	110	110	140	－	140	140	190	200	200	200
h	桨式及叶轮式Paddle/lmpller	90	110	130	150	160	210	210	210	240	240	240	270	270	330	330	330
卡子 Clamp	0.25Mpa	BM16/16	BM16/28	BM16/36	BM16/40	BM20/36	BM20/52	BM20/56	BM20/56	BM24/60	BM20/60	BM24/60	BM24/68	BM24/68	BM24/76	BM24/70	BM24/84
卡子 Clamp	0.6 Mpa	BM16/28	BM16/36	BM16/41	BM16/48	BM20/40	BM20/56	BM20/70	BM20/70	BM24/68	BM24/68	BM24/68	BM24/76	BM24/76	BM24/84	BM24/84	BM24/96
减速机型号Reducer Ttpe		BLD	BLD	BLD	BLD	BLD	BLD	BLD	BLD	BLD	BLD	BLD	BLD	BLD	BLD	BLD	BLD
放料阀规格Discharge Valve Specifcation		65/32	65/32	80/40	80/40	80/40	100/50	100/50	100/50	125/80	125/80	125/80	125/80	125/80	125/80	150/100	150/100
电机功率(kw) Motor Power		0.8	0.8	1.1	3	3	4.0	4.0	4	5.5	5.5	5.5	5.5	7.5(5.5)	11(7.5)	18.5	15
实际容积(L) Actual Valume		71	128	247	389	588	1250	1720	2160	3715	4730	5730	5930	7250	9410	11306	11750
传热面积(m²) Heat Transfer Area		0.34	0.66	1.26	1.75	2.64	4.54	5.34	7.02	8.61	11.01	13.57	12.58	15.6	17.62	21.56	19.89
设备总重(kg) Total Weight		440	482	707	765	1030	1690	2160	2410	3450	3880	4440	4520	5090	7475	8420	10440

管口规格及用途表 Nozzle Specification and　Service mm

公称容积 Nominal Volume VN(L)	代号Designation (DN)
公称容积 Nominal Volume VN(L)	a 手孔人孔 Hand/Man Hole	b 搅拌孔 Agitating Hole	c 测温孔 Themometer Hole	d 备用孔 Spare Hole	e 备用孔 Spare Hole	f 备用孔 Spare Hole	g 备用孔 Spare Hole	h 备用孔 Spare Hole	i 放料孔 Discharging Hole	j 进(出)孔 Inlet(Outet) Hole	m 放气孔 Exhaust Hole	L1、2、3 进(出)孔 Inlet(Outet) Hole	k 进(出)孔 Inlet(Outet) Hole
50	80	65	65	－	65	65	－	－	65	－	M10	20	－
100	80	65	65	－	65	65	－	－	65	－		20	－
200	125	80	65	65	80	65	－	65	80	－		25	－
300	125	100	65	65	80	65	－	65	80	－		25	－
500	150	100	65	80	100	125	－	80	80	－		32	－
1000	300×400	125	100	100	100	125	100	100	100	－		32	－
1500	300×400	125	100	100	125	125	100	125	100	40		40	40
2000	300×400	125	100	100	125	125	100	125	100	50		40	50
4000	300×400	150	100	125	125	125	100	125	125	65		65	65
3000 5000(B)	300×400	150	100	100	125	125	100	125	100	65		50	65
5000(A)	300×400	150	125	125	125	150	125	150	125	65		65	65
6300	300×400	150	125	125	125	150	125	150	125	65		65	65
8000	300×400	150	150	150	125	150	125	150	125	65		65	65
10000L(A)	300×400	200	200	150	125	150	125	150	150	80		80	80
10000L(B)	300×400	250	200	150	125	150	125	150	150	65		65	65
