搪玻璃闭式反应罐

★产品用途：水解、中和、结晶、混合、乳化
★产品型号：F系列
★产品价格：电议或面议

产品介绍

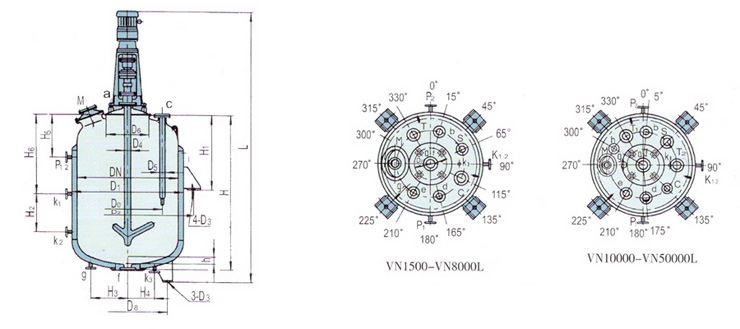

产品简图：

技术参数：
尺寸表 Dimension Table mm

公称容积 Nominal Volume VN(L)	代号 Designation																			重量 Weight(kg)
公称容积 Nominal Volume VN(L)	DN	D0	D1	D2	D3	D4	D5	D6	D7	D8	H	H1	H2	H3	H4	H5	H6	h	L	重量 Weight(kg)
1500	1300	910	1450	1679	30	φ80	65×5	500	400	－	1670	975	－	315	507	700	1070	240	3360	1830
2000	1300	910	1450	1679	30	φ80	65×5	500	400	－	2040	975	－	315	507	700	1415	240	3730	2155
3000	1600	1120	1750	2029	36	φ95	65×6	600	450	1300	2130	1160	－	315	515	780	1710	240	3740	3010
4000	1600	1120	1750	2029	36	φ95	80×6	600	450	－	2705	1160	－	315	515	780	1240	240	4230	3487
5000	1600	1120	1750	2029	36	φ95	80×6	600	450	1300	3120	1160	－	315	515	780	1745	240	4730	4210
5000	1750	1200	1900	2200	36	φ95	80×6	600	450	1400	2770	1200	420	350	550	886	1656	270	4380	4060
6300	1750	1200	1900	2200	36	φ95	80×6	600	450	1400	3280	1220	900	350	550	885	1785	270	5040	4950
8000	2000	1400	2200	2502	36	φ95	95×8	800	500	1600	3250	1360	690	400	510	960	1860	330	5180	6455
10000	2200	1640	2400	2734	36	φ110	95×8	800	550	1700	3460	1460	900	470	660	1020	1920	360	7058	8775
10000	2400	1680	2600	2940	36	φ110	95×8	800/1450	550	1800	3080	1500	640	470	550	1010	1610	360	5910	9931
12500	2400	1680	2600	2940	36	φ140	95×8	800/1450	550	1800	3575	1500	900	470	550	1040	1940	360	6400	11950
15000	2400	1220	2600	2940	36	φ125	95×8	900/1600	550	2000	4100	1400	1500	470	550	1100	1940	360	7850	11335
20000	2600	1220	2800	3181	36	φ140	95×8	900/1750	550	2000	4640	1530	1300	470	550	1000	2200	300	9100	14500
30000	2800	1220	3000	3380	36	φ140	95×8	1750	550	2200	5510	1600	1300	470	550	1000	2200	360	9960	21950
40000	3200	1360	3400	－	24	φ160	110×12	1900	810	2250	6000	－	1500	470	550	1220	2720	400	10305	28320
50000	3400	1500	3600	4378	36	φ180	125×12	2000	940	－	6765	2200	1700	470	550	1250	2950	400	10565	34175

管口规格及用途表 Nozzle Specification and　Service mm

公称容积 Nominal Volume VN(L)	代号 Designation
公称容积 Nominal Volume VN(L)	DN	a 搅拌孔 Agitating Hole	b 备用口 Spare Hole	c 备用口 Spare Hole	d 备用孔 Spare Hole	e 备用口 Spare Hole	f 放料孔 Discharging Hole	g 进(出)孔 Inlet(Outet) Hole	h 备用口 Spare Hole	m 人孔 Man Hole	s 灯孔 Lamp Hole	T1 温度计口 Temperature MeasureHole	T2 备用孔 Spare Hole	p1-2 液体进出口 LiquidIniet (Outet)Hole	k1-3 进出口 Iniet (Outet)Hole	i 放气口 Exhaust Hole
1500	1300	125	100	125	125	100	100	50	－	－	125	100	－	40	50	M10
2000	1300	125	100	125	100	125	100	50	－	－	125	100	－	40	50
3000	1600	150	100	125	100	125	125	65	－	300×400	125	100	－	65	65
4000	1600	150	100	200	100	125	125	65	－	300×400	125	100	－	65	65
5000	1600	150	100	125	100	125	125	65	－	300×400	125	100	－	65	65
5000	1750	150	125	150	125	150	125	65	－	300×400	125	125	－	65	65
6300	1750	150	125	150	125	150	125	65	－	300×400	125	125	－	65	65
8000	2000	150	150	150	150	150	125	65	－	300×400	125	150	125	80	65
10000	2200	200	150	150	150	125	150	80	125	300×400	125	200	125	80	80
10000	2400	200	150	150	125	125	150	80	125	300×400	125	200	125	80	80
12500	2400	250	150	150	150	125	150	80	125	300×400	125	200	125	80	80
15000	2400	200	150	150	150	150	150	100	200	300×400	125	200	125	100	100
20000	2600	250	150	150	150	150	150	100	200	450	125	200	125	100	100
30000	2800	250	150	150	150	150	150	100	－	450	125	200	125	100	100	M10
40000	3200	250	150	150	150	150	150	100	－	300×400	125	250	－	100	100
50000	3400	250	150	150	250	150	200	100	－	300×400	125	250	150	100	100
