搪玻璃管道及配件

★产品用途：化工设备配套件
★产品型号： FB
★产品价格：电议或面议

产品介绍

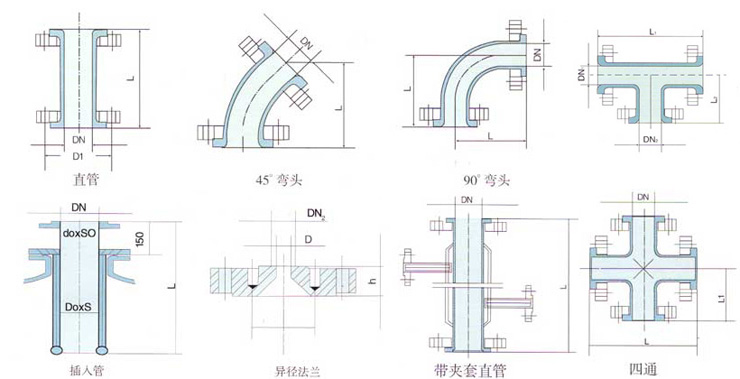

直管 Vertical tube mm

DN	25	32	40	50	65	80	100	125	150	200	250
	100-150-200-250-300-400-500-600-700-800-900-1000-1200-1500-2000
Lmax	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000

90^。弯头90^。Bay head mm

DN	32	40	50	65	80	100	125	150	200	250
L	96	106	150	160	185	210	245	305	370	480

45^。弯头45^。Bay head mm

DN	32	40	50	65	80	100	125	150	200	250
L	96	101	129	136	150	171	201	244	277	364

带夹套直管 Vertica tube with jacket mm

DN	32	40	50	65	80	1010	125	150	200	250
L	500-600-700-800-900-1000-1200-1500-2000
Lmax	500	1000	1000	1000	1500	1500	1500	1500	1500	1500

四通 Four orientations throuth mm

DN	32	40	50	65	80	100	125	150	200	250
L	222	220	230	240	270	310	350	370	430	500
Lmax	140	150	160	170	190	210	210	270	340	390

插入管 liserted tube mm

DN	d	d0×s0	d0×s	Lmax
40	80	57×4	70×4	1500
50	110	65×5	80×6	1600
65	130	80×6	110×10	1800
80	150	95×8	125×10	2000

异径法兰 Reduced frange mm

DN1		DN2
DN1		25	32	40	50	65	80	100	125
50	D/H	16/30	－	－	－	－	－	－	－
65	D/H	16/30	24/30	－	－	－	－	－	－
80	D/H	16/30	24/30	34/30	－	－	－	－	－
10	D/H	16/30	24/30	34/30	42/30	－	－	－	－
125	D/H	16/35	24/35	34/35	42/35	62/35	－	－	－
150	D/H	16/35	24/35	34/35	42/35	62/35	76/35	－	－
200	D/H	16/35	24/35	34/35	42/35	62/35	76/35	96/35	－
250	D/H	16/35	24/35	34/35	42/35	62/35	76/35	96/35	122/35

三通 Three orientations throegh mm

DN1 L1L2 DN21	32	40	50	65	80	100	125	150	200	250
32	180/66	－	－	－	－	－	－	－	－	－
40	200/72	200/72	－	－	－	－	－	－	－	－
50	230/72	230/80	230/80	－	－	－	－	－	－	－
65	240/78	240/80	240/80	240/80	－	－	－	－	－	－
80	270/82	270/82	270/82	270/82	270/82	－	－	－	－	－
100	310/100	310/100	310/100	310/100	310/100	310/100	－	－	－	－
125	350/110	350/110	350/100	350/100	350/110	350/110	350/110	－	－	－
150	390/130	390/130	390/130	390/130	390/130	390/130	390/130	390/130	－	－
200	－	－	520/200	520/200	520/200	520/200	520/200	520/200	520/200	－
250	－	－	630/250	630/250	630/250	630/250	630/250	630/250	630/250	630/250
