反应釜减速机配套机架

★产品用途：化工设备配套件
★产品型号： FB
★产品价格：电议或面议

产品介绍

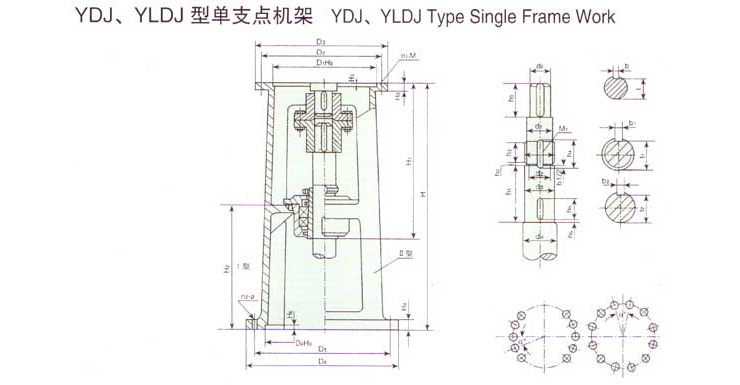

主要参数及尺寸 Main characterisitcs and dimension mm

机架代号	H1	H3	H4	H5	H6	输入端接口					输入端接口
机架代号	H1	H3	H4	H5	H6	D1	D2	D3	n1－M	D4		D5	D6	6。	n2－φ
DJLDJ30A B	320	15	20	6	6	140 200	160 230	190 260	4－M10 6－M12	220		270	305	120 1130	4－φ16
DJLDJ35A	334	15	24	6	6	170	200	230	6－M10 （6－M12）	250		300	350	120 1130	4－φ20
DJLDJ40 B	334	15	24	6	6	230	260	290	6－M12	250		300	350	120 1130	4－φ20
DJLDJ45A	338	15	24	6	6	200	230	260	6－M10 （6－M12）	295		350	400	120 1130	4－φ20
DJLDJ55A B	372	20	30	6	6	270	310 305	340	6－M10 8－M16	345		400	450	30	4－φ27
DJLDJ65A	447	20	34	7	6	316（320）	360	400	8－M12 （8－M16）	345		400	450	30	4－φ27
DJLDJ70A B	447	20	34	7	6	316（320） 320（316）	360	400	8－M12 （8－M16）	345		400	450	30	4－φ27
DJLDJ80A B	495	25	38	7	8	316（320） 360	360 410	400 460	8－M16 8－M20	390		450	500	30	4－φ27
DJLDJ90A	519	25	40	9	8	400	450	490	12－M16 12－M20	440		550	600	30	12－φ27
DJLDJ100A B	535	25	40	10	10	455（460） 470	520	580	12－M20	440		550	600	22.5	12－φ27
DJLDJ110A120A B	660	30	40	12	10	520	590	650	12－M20	560		650	700	22.5	16－φ27
DJLDJ130A140A B	800	45	45	12	10	680	800	880	12－M30	720		810	880	18	20－φ27

机架代号	搅拌轴轴端尺寸 Dimension																			DJ型			LDJ型
机架代号	h0	h 1	h 2	h 3	h 4	h 5	h 6	d0	d1	d2	M1	d3 (h3)	d4	t	b	t1	b1	t2	b2	H	H2	重量 kg	H	H2	重量 kg
DJLDJ30A B	53	103	3	13	22	30	3	30	32	32.8	M35×1.5	35	40	26	8	31	6	31.5	6	550	300	46	700	450	54
DJLDJ35A	53	113	3	15	24	40	3	45	42	42.8	M45×1.5	45	50	30	10	41	6	41.5	6	600	340	79	750	490	89
DJLDJ40 B	69	113	3	15	24	40	3	40	42	42.8	M45×1.5	45	50	35	12	41	6	41.5	6	600	340	79	750	490	89
DJLDJ45A	69	113	3	15	28	40	3	45	47	47.8	M50×1.5	50	65	39.5	14	46	8	46	8	600	340	84	750	490	94
DJLDJ55A B	80	118	4	15	28	40	3	55	57	57	M60×2	60	65	49	16	56	8	56	8	660	370	151	760	470	157
DJLDJ65A	87	143	4	18	32	50	3	65	71	72	M75×2	75	80	58	18	69	10	70	10	720	370	171	870	520	181
DJLDJ70A B	87	143	4	18	32	50	3	70	71	72	M75×2	75	80	62.5	20	69	10	70	10	720	370	171	870	520	181
DJLDJ80A B	91 125	163	4	18	32	60	3	80	81	82	M85×2	85	90	71	22	79	10	80	10	785	405	209	935	555	219
DJLDJ90A	125	168	4	20	36	60	3	90	91	92	M95×2	95	110	81	25	89	12	90	12	805	405	266	955	555	276
DJLDJ100A B	134	178	4	24	42	60	3	100	111	112	M115×2	115	125	90	28	109	14	109.5	14	820	410	347	1020	610	362
DJLDJ110	155	178	4	24	42	60	3	110	112	112	M115×2	115	125	100	28	109	14	109.5	14	1100	560	533	1150	610	537
DJLDJ120A	155	178	4	24	42	60	3	120	122	122	M125×2	125	140	109	32	119	14	119.5	14	1100	560	553	1150	610	557
DJLDJ130A B	197	208	4	28	46	70	3	130	135	137	M140×2	140	150	119	32	132	14	134.5	14	1200	600	723	1400	800	754
DJLDJ140A	197	208	4	28	46	70	3	140	145	147	M150×2	150	160	128	36	142	16	144	16	1200	600	743	1400	800	774

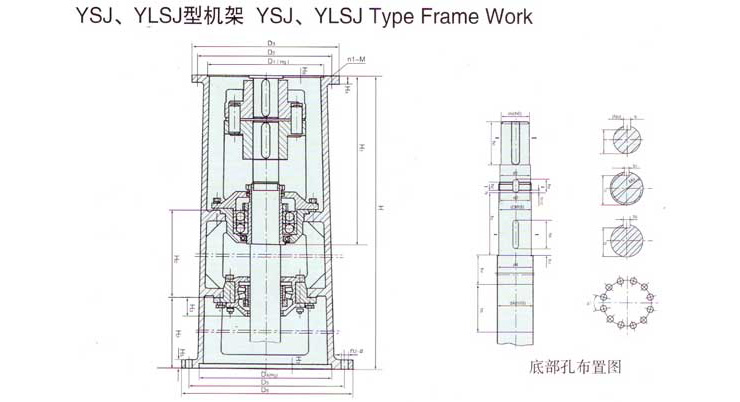

主要参数及尺寸 Main characterisitcs and dimension mm

机架代号	H0	H1	H3	H4	H5	H6	H7	输入端接口				输出端接口
机架代号	H0	H1	H3	H4	H5	H6	H7	D1	D2	D3	n1—M	D4	D5	D6	a^。	n1—φ
sjLsj55 A B	450	402	46	20	30	6	6	270	310 305	340	6－M10 8－M16	295	350	400	30	4－φ23
sjLsj65A	450	487	51	20	34	7	6	316(320)	360	400	8－M12 (8－M16)	345	400	450	30	4－φ27
sjLsj70A B	450	487	51	20	34	7	6	316(320) 320(316)	360	400	8－M12 8－M16	345	400	450	30	4－φ27
sjLsj80A B	450	545	56	25	38	7	8	320(316) 360	360 410	400 460	8－M16 8－M20	390	450	500	30	4－φ27
sjLsj90A B	600	569	56	25	40	9	8	400	450	490	12－M16 (12－M20)	440	550	600	30	12－φ27
sjLsj100A B	600	685	61	25	40	10	10	455(460) 470	520	580	12－M20	440	550	600	22.5	12－φ27
sjLsj110A120A B	600	685	61	25	40	12	10	520	590	650	12－M20	560	650	700	22.5	16－φ27
sjLsj130A140A B	600	761	66	25	45	12	10	680	800	880	12－M30 12－M33	720	810	880	18	20－φ27

机架代号 Frame workNO	搅拌轴端尺寸 Dimension																					DJ型				LDJ型
机架代号 Frame workNO	h0	h1	h2	h3	h4	h5	d0	d1	d2	M1	d3 (h9)	d4	t	b	b1	t1	h6	h7	b2	t2	H		H2	重量 kg	H		H2	重量k g
sjLsj55 A B	80	118	15	24	300	120	55	57	57	M60×2	60	65	49	16	8	56	40	3	8	56	1070		300	170	1220		450	186
sjLsj65A	95	143	18	32	275	135	65	72	72	M75×2	75	80	58	18	10	69	50	3	10	70	1140		300	261	1290		450	277
sjLsj70A B	95	143	18	32	275	135	70	72	72	M75×2	75	80	62.5	20	10	69	50	3	10	70	1140		300	261	1290		500	277
sjLsj80A B	95 115	163	18	32	250	139	80	81	82	M85×2	85	90	71	22	10	79	60	3	10	80	1230		350	372	1380		500	388
sjLsj90A	115	168	20	36	380	162	90	91	92	M95×2	95	110	81	25	12	89	60	3	12	90	1400		350	427	1550		550	447
sjLsj100A B	135	178	24	42	360	182	100	110	112	M115×2	115	125	90	28	14	109	60	3	14	109.5	1510		350	515	1710		550	542
sjLsj110A B	145	178	24	42	380	182	110	111	112	M115×2	115	125	100	28	14	109	60	3	14	109.5	1510		350	621	1710		550	642
sjLsj120A	145	178	24	42	380	182	120	122	122	M125×2	125	140	109	32	14	119	60	3	14	119.5	1510		350	641	1710		550	662
sjLsj130A B	205	208	28	46	370	200	130	135	127	M140×2	140	150	119	32	14	132	60	3	14	134.5	1610		350	994	1810		550	1021
sjLsj140A	205	208	28	46	370	200	140	145	147	M150×2	150	160	128	36	14	142	70	3	16	144	1610		350	1020	1810		550	1047
